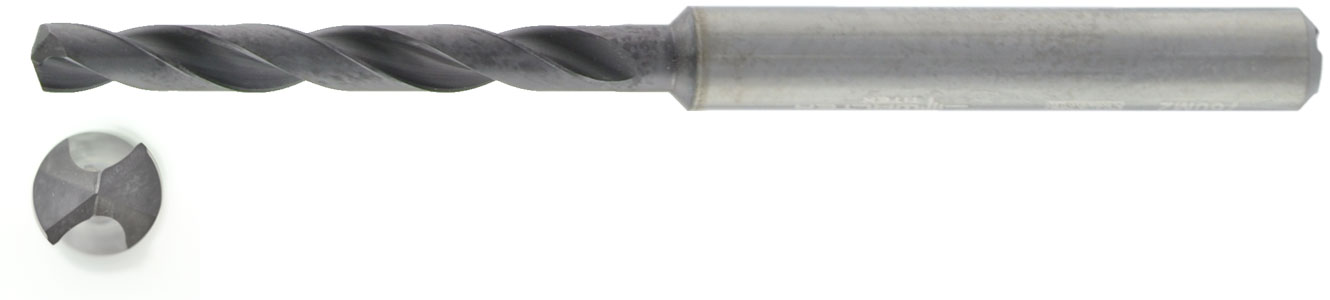

VHM HPC Bohrer 5xD ohne IK Ø 4,366 mm o. 11/64 Zoll , TiAlN besch.

VHM HPC Bohrer 5xD ohne IK Ø 4,366 mm bzw. 11/64 Zoll , Typ 150-05-A0

VHM HPC Bohrer 5xD ohne IK Ø 4,366 mm bzw. 11/64 Zoll , Typ 150-05-A0

Art-Nr.
20117660
44,03 € 37,00 € zzgl. Versandkosten
InnenkuehlungSchneidenlängexD SchneidenlaengeSpitzenwinkelDrallwinkelBeschichtung TiAlN
ext.29-140°30°TiAlN

Schaft: glatter Schaft, Form HA


Lieferzeit: ab Lager, Express Saver zum nächsten Tag möglich

VHM HPC Bohrer ohne Innenkühlung Stirnansicht

VHM HPC Bohrer 5xD ohne Innenkühlung IK für universelle Anwendungen, Typ 150-05-A0

Dieser VHM Bohrer ist für die universelle Bearbeitung von kleinen bis mittleren Losgrößen ausgelegt.

Die Spitzengeometrie ist mit 140° Spitzenwinkel und den geschwungenen Schneidkanten für ein breites Werkstoffspektrum ausgelegt. Sie garantiert ein sicheres Zentrieren und minimert beim Bohren dank eines weiches Schnittes den Verlauf. Für einen sicheren Spänetransport sorgen ab 8xD polierte Spankammern und ab 12xD wird dieser Bohrer durch seine 4 Fasen zusätzlich stabilisiert.

Eine speziell entwickelte Hartmetallsorte und Hochleistungs-Beschichtung sorgen für optimale Standzeiten und Performance.

  • 5xD
  • ohne Innenkühlung
  • Schaft: HA zylindrisch, Toleranz h6

Gleicher Bohrer, weitere Ausführungen:



  3xD 5xD 8xD 12xD
  ohne IK mit IK ohne IK mit IK mit IK mit IK

Schaft HA: 150-03-a0 150-03-a1 150-05-a0 150-05-a1 150-08-a1 150-12-a1
Schaft HB/HE: 150-03-d0 150-03-d1 - 150-05-d1 - -

Maße
technische Zeichnung VHM HPC Bohrer 150-05
Einsatzgebiet
1.1-5.1
1.1-4.1
1.1-4.2
1.1-4.3
1.1-2.6
1.1                     1.2
Übersicht Materialgruppen: Download
Schnittdaten: Download
Maße
Ødc lc l2 l1 Ød1 Art.-Nr.
m7       h6
3 23 28 66 6 150-05-03.000A0-WJ30TA
3,1 23 28 66 6 150-05-03.100A0-WJ30TA
3,175 = 1/8'' 23 28 66 6 150-05-03.175A0-WJ30TA
3,2 23 28 66 6 150-05-03.200A0-WJ30TA
3,25 23 28 66 6 150-05-03.250A0-WJ30TA
3,3 23 28 66 6 150-05-03.300A0-WJ30TA
3,4 23 28 66 6 150-05-03.400A0-WJ30TA
3,5 23 28 66 6 150-05-03.500A0-WJ30TA
3,6 23 28 66 6 150-05-03.600A0-WJ30TA
3,65 23 28 66 6 150-05-03.650A0-WJ30TA
3,7 23 28 66 6 150-05-03.700A0-WJ30TA
3,8 29 36 74 6 150-05-03.800A0-WJ30TA
3,9 29 36 74 6 150-05-03.900A0-WJ30TA
3,969 = 5/32'' 29 36 74 6 150-05-03.969A0-WJ30TA
4 29 36 74 6 150-05-04.000A0-WJ30TA
4,1 29 36 74 6 150-05-04.100A0-WJ30TA
4,2 29 36 74 6 150-05-04.200A0-WJ30TA
4,3 29 36 74 6 150-05-04.300A0-WJ30TA
4,366 = 11/64'' 29 36 74 6 150-05-04.366A0-WJ30TA
4,4 29 36 74 6 150-05-04.400A0-WJ30TA
4,5 29 36 74 6 150-05-04.500A0-WJ30TA
4,6 29 36 74 6 150-05-04.600A0-WJ30TA
4,65 29 36 74 6 150-05-04.650A0-WJ30TA
4,7 29 36 74 6 150-05-04.700A0-WJ30TA
4,763 = 3/16'' 35 44 82 6 150-05-04.763A0-WJ30TA
4,8 35 44 82 6 150-05-04.800A0-WJ30TA
4,9 35 44 82 6 150-05-04.900A0-WJ30TA
5 35 44 82 6 150-05-05.000A0-WJ30TA
5,1 35 44 82 6 150-05-05.100A0-WJ30TA
5,159 = 13/64'' 35 44 82 6 150-05-05.159A0-WJ30TA
5,2 35 44 82 6 150-05-05.200A0-WJ30TA
5,3 35 44 82 6 150-05-05.300A0-WJ30TA
5,4 35 44 82 6 150-05-05.400A0-WJ30TA
5,5 35 44 82 6 150-05-05.500A0-WJ30TA
5,55 35 44 82 6 150-05-05.550A0-WJ30TA
5,556 = 7/32'' 35 44 82 6 150-05-05.556A0-WJ30TA
5,6 35 44 82 6 150-05-05.600A0-WJ30TA
5,7 35 44 82 6 150-05-05.700A0-WJ30TA
5,8 35 44 82 6 150-05-05.800A0-WJ30TA
5,9 35 44 82 6 150-05-05.900A0-WJ30TA
5,953 = 15/64'' 35 44 82 6 150-05-05.953A0-WJ30TA
6 35 44 82 6 150-05-06.000A0-WJ30TA
6,1 43 53 91 8 150-05-06.100A0-WJ30TA
6,2 43 53 91 8 150-05-06.200A0-WJ30TA
6,3 43 53 91 8 150-05-06.300A0-WJ30TA
6,35 = 1/4'' 43 53 91 8 150-05-06.350A0-WJ30TA
6,4 43 53 91 8 150-05-06.400A0-WJ30TA
6,5 43 53 91 8 150-05-06.500A0-WJ30TA
6,6 43 53 91 8 150-05-06.600A0-WJ30TA
6,7 43 53 91 8 150-05-06.700A0-WJ30TA
6,747 = 17/64'' 43 53 91 8 150-05-06.747A0-WJ30TA
6,8 43 53 91 8 150-05-06.800A0-WJ30TA
6,9 43 53 91 8 150-05-06.900A0-WJ30TA
7 43 53 91 8 150-05-07.000A0-WJ30TA
7,1 43 53 91 8 150-05-07.100A0-WJ30TA
7,144 = 9/32'' 43 53 91 8 150-05-07.144A0-WJ30TA
7,2 43 53 91 8 150-05-07.200A0-WJ30TA
7,3 43 53 91 8 150-05-07.300A0-WJ30TA
7,4 43 53 91 8 150-05-07.400A0-WJ30TA
7,5 43 53 91 8 150-05-07.500A0-WJ30TA
7,6 43 53 91 8 150-05-07.600A0-WJ30TA
7,7 43 53 91 8 150-05-07.700A0-WJ30TA
7,8 43 53 91 8 150-05-07.800A0-WJ30TA
7,9 43 53 91 8 150-05-07.900A0-WJ30TA
7,938 = 5/16'' 43 53 91 8 150-05-07.938A0-WJ30TA
8 43 53 91 8 150-05-08.000A0-WJ30TA
8,1 49 61 103 10 150-05-08.100A0-WJ30TA
8,2 49 61 103 10 150-05-08.200A0-WJ30TA
8,3 49 61 103 10 150-05-08.300A0-WJ30TA
8,334 = 21/64'' 49 61 103 10 150-05-08.334A0-WJ30TA
8,4 49 61 103 10 150-05-08.400A0-WJ30TA
8,5 49 61 103 10 150-05-08.500A0-WJ30TA
8,6 49 61 103 10 150-05-08.600A0-WJ30TA
8,7 49 61 103 10 150-05-08.700A0-WJ30TA
8,731 = 11/32'' 49 61 103 10 150-05-08.731A0-WJ30TA
8,8 49 61 103 10 150-05-08.800A0-WJ30TA
8,9 49 61 103 10 150-05-08.900A0-WJ30TA
9 49 61 103 10 150-05-09.000A0-WJ30TA
9,1 49 61 103 10 150-05-09.100A0-WJ30TA
9,128 = 23/64'' 49 61 103 10 150-05-09.128A0-WJ30TA
9,2 49 61 103 10 150-05-09.200A0-WJ30TA
9,3 49 61 103 10 150-05-09.300A0-WJ30TA
9,4 49 61 103 10 150-05-09.400A0-WJ30TA
9,5 49 61 103 10 150-05-09.500A0-WJ30TA
9,525 = 3/8'' 49 61 103 10 150-05-09.525A0-WJ30TA
9,6 49 61 103 10 150-05-09.600A0-WJ30TA
9,7 49 61 103 10 150-05-09.700A0-WJ30TA
9,8 49 61 103 10 150-05-09.800A0-WJ30TA
9,9 49 61 103 10 150-05-09.900A0-WJ30TA
9,922 = 25/64'' 49 61 103 10 150-05-09.922A0-WJ30TA
10 49 61 103 10 150-05-10.000A0-WJ30TA
10,1 56 71 118 12 150-05-10.100A0-WJ30TA
10,2 56 71 118 12 150-05-10.200A0-WJ30TA
10,3 56 71 118 12 150-05-10.300A0-WJ30TA
10,319 = 13/32'' 56 71 118 12 150-05-10.319A0-WJ30TA
10,4 56 71 118 12 150-05-10.400A0-WJ30TA
10,5 56 71 118 12 150-05-10.500A0-WJ30TA
10,6 56 71 118 12 150-05-10.600A0-WJ30TA
10,7 56 71 118 12 150-05-10.700A0-WJ30TA
10,716 = 27/64'' 56 71 118 12 150-05-10.716A0-WJ30TA
10,8 56 71 118 12 150-05-10.800A0-WJ30TA
11 56 71 118 12 150-05-11.000A0-WJ30TA
11,113 = 7/16'' 56 71 118 12 150-05-11.113A0-WJ30TA
11,2 56 71 118 12 150-05-11.200A0-WJ30TA
11,5 56 71 118 12 150-05-11.500A0-WJ30TA
11,8 56 71 118 12 150-05-11.800A0-WJ30TA
11,906 = 15/32'' 56 71 118 12 150-05-11.906A0-WJ30TA
12 56 71 118 12 150-05-12.000A0-WJ30TA
12,2 60 77 124 14 150-05-12.200A0-WJ30TA
12,3 60 77 124 14 150-05-12.300A0-WJ30TA
12,4 60 77 124 14 150-05-12.400A0-WJ30TA
12,5 60 77 124 14 150-05-12.500A0-WJ30TA
12,6 60 77 124 14 150-05-12.600A0-WJ30TA
12,7 = 1/2'' 60 77 124 14 150-05-12.700A0-WJ30TA
13 60 77 124 14 150-05-13.000A0-WJ30TA
13,2 60 77 124 14 150-05-13.200A0-WJ30TA
13,494 = 17/32'' 60 77 124 14 150-05-13.494A0-WJ30TA
13,5 60 77 124 14 150-05-13.500A0-WJ30TA
13,8 60 77 124 14 150-05-13.800A0-WJ30TA
14 60 77 124 14 150-05-14.000A0-WJ30TA
14,2 63 83 133 16 150-05-14.200A0-WJ30TA
14,288 = 9/16'' 63 83 133 16 150-05-14.288A0-WJ30TA
14,5 63 83 133 16 150-05-14.500A0-WJ30TA
15 63 83 133 16 150-05-15.000A0-WJ30TA
15,5 63 83 133 16 150-05-15.500A0-WJ30TA
15,8 63 83 133 16 150-05-15.800A0-WJ30TA
16 63 83 133 16 150-05-16.000A0-WJ30TA
16,5 71 93 143 18 150-05-16.500A0-WJ30TA
17 71 93 143 18 150-05-17.000A0-WJ30TA
17,5 71 93 143 18 150-05-17.500A0-WJ30TA
18 71 93 143 18 150-05-18.000A0-WJ30TA
19 77 101 153 20 150-05-19.000A0-WJ30TA
19,5 77 101 153 20 150-05-19.500A0-WJ30TA
20 77 101 153 20 150-05-20.000A0-WJ30TA
Eigenschaften
Bohrtiefe 5xD   externe Kühlung   Spitzenwinkel 140°
Drallwinkel   Beschichtung TiAlN   Schaftform HA


Relevante Downloads
Schnittdaten
Flyer VHM Bohrer Schnittdaten
Mehr Informationen
Einsatzgebiet Allgemein Stahl, VA Rostreie Materialien, Guss, Alu, NE Metalle, Superlegierungen, gehärtete Materialien
Schneidenlänge 29,00 €
Beschichtung Beschichtet, Art der Beschichtung beim Artikel spezifiziert
Bohrtiefe x D 5xD
Anwendung Eignung Durchgangsloch, Sackloch, Pakete Bohren
